产品功能概述

·  提供OLED/Mirco OLED模组点屏时所需电源/图形视频信号/GPIO等激励

·  满足多种老化点屏测试应用场景

产品特点

·  超强性能

·  分体式架构

·  高速FPGA方案

·  多通道点屏

主要用途及应用场景

0.1寸~20寸 OLED/Mirco OLED模组点屏

适用于中小尺寸OLED、Micro OLED模组的老化点屏测试，适用于RTO/LTO/HTO等多种老化点屏应用场景

功能及应用展示

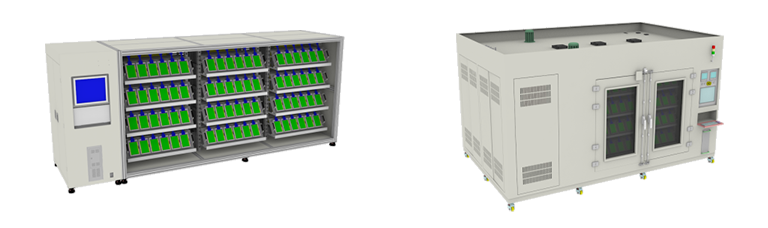

                     常温老化                                        高低温湿度老化                                步入式老化

应用终端

 VR显示                                      穿戴显示                            移动显示                            车载显示

产品优点

1. 超强性能

支持MIPI（D-PHY、C-PHY）、eDP、LVDS、TTL/MCU、SPI，最高支持分辨率8K@30Hz，同时提供高精度、大功率电源，可以满足0.1~20寸OLED、Micro OLED模组信号检测需求

2. 高速FPGA方案

自研基于高速FPGA的信号源（MIPI、eDP）可定制支持非标协议，支持非标分辨率模组的点屏

3. 分体式架构

采用主PG加扩展盒的产品架构，实现高温/高湿环境下的点屏应用时的稳定性/可靠性

4. 多通道点屏

支持1：5点屏

关键技术点

1. 支持C-PHY 4K@60Hz非压缩点灯

2. 支持8lane MIPI D-PHY和6lane MIPI C-PHY

3. 支持eDP1.4a协议，8.1Gbps/lane

4. 支持MIPI DSC压缩和DP DSC压缩

5. 支持支持ALPDP协议

6. 高达9路高精度（±1uA Max）可调电源，最大12A电流输出

7. 全脚本化支持，简单易学

8. 支持脱机使用，可离线操作

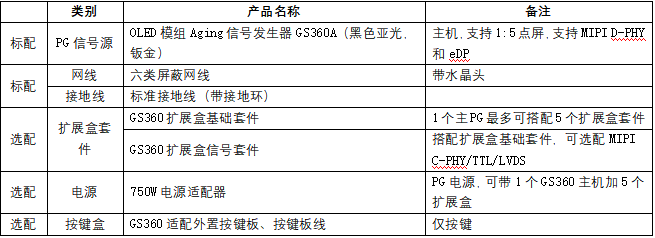

选项参考：

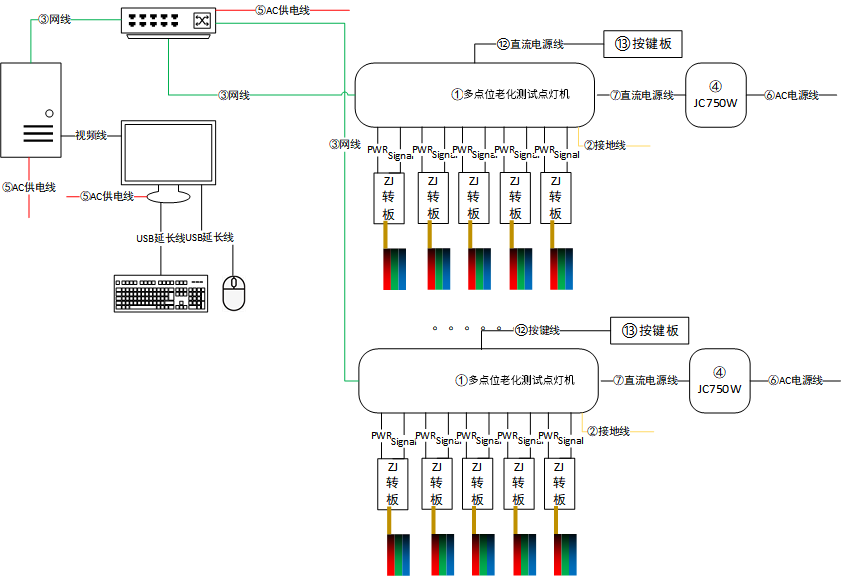

应用连接：

GS360采用直流28V电源供电，通过网线与PC主机连接（或者使用电缆与控制和连接）。必须通过导线将接地柱与大地连接（或等电势端子），以免对设备及模组造成损坏。

确认模组及对应线材无误，再用线连接GS360输出接口与模组的输入接口。

注意:GS360主机可独立使用，支持MIPI D-PHY和eDP信号输出，也可搭配扩展盒扩展支持LVDS/TTL/MIPI C-PHY信号输出。
